Klantcase Chemie -GEFA lost probleem op met gasdichte plaatafsluiter

Klant chemische productie-installatie
Medium vochtig, cohesief, zelf ontbrandend slib, met oplosmiddelen
Doorlaat DN 250
Temperatuur max. 40°C
Druk  minimale overdruk, uitvoering PS6
Schakelfrequentie circa 10x per dag

Verder
– openen bij product toevoer, sluiten na legen van de pijpleiding
– ATEX zone 2/22 binnen (II2GD), buiten geen zone
– vloeistofgroep I, gasvormig PED CE Cat.II
– SIL 1 voor de pneumatische eenheid

Situatie De toegepaste dubbele excentrische vlinderklep werkte niet vanwege de vaste stoffen in het medium. Een vereiste was een afsluiter met een vrije doorgang voorzien van een permanente afdichting naar buiten, omdat het medium onmiddellijk kan ontbranden bij contact met zuurstof in de lucht.

Oplossing

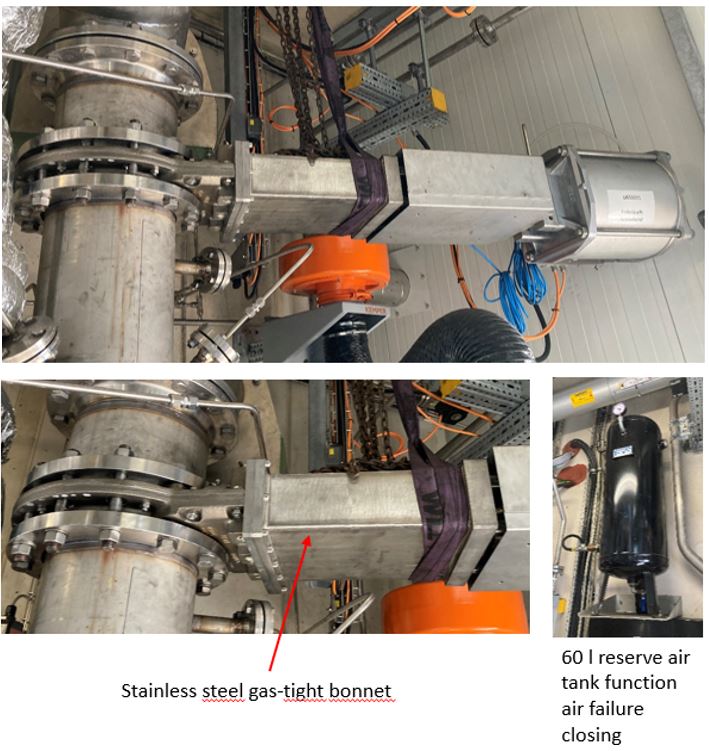

GEFA Domino plaatafsluiter AT-200(B) volledig in roestvrij staal, gasdicht ontwerp, SIL, ATEX, CE categorie II acc. PED

Gebruik van een GEFA Domino plaatafsluiter AT-200(B), DN 250 met gasdichte bonnet volledig vervaardigd uit roestvrij staal. Plaatafsluiter afdichtingen en pakkingen vervaardigd uit PTFE, schraper voor de dwarsdichting uit POM, elastomeer afdichtingen in de bonnet van EPDM/FPM, dubbelwerkende pneumatische cilinder, pilaar supportconstructie / beschermkap van roestvrij staal.

Resultaat Sinds eind 2021 operationeel, functionerend zonder onderbrekingen.
