Nu standaard: Dubbel Excentrische Vlinderklep in drukklasse PN10 – PN40

Industrie

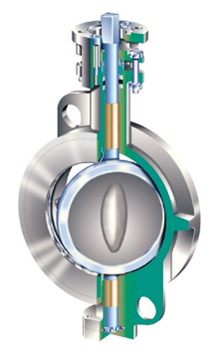

Als producent van vlinderkleppen heeft GEFA de dubbel excentrische vlinderklep serie HG1
standaard beschikbaar in drukklassen PN10 – PN40 voor industriële toepassingen in installaties en
leidingen tot maximaal 40 bar werkdruk.

Medium
Alle vloeistoffen, gassen en aanverwante media’s.

Kenmerken
Doorlaat : DN 50 tot DN 800
Druktrap : PN 10 – PN40
Werkdruk : PS 10 – PS 40
Temperatuur : TS -50°C tot +400°C
Behuizing : roestvaststaal 1.4408 of staal GS-C25
Bouwlengte : EN 558-1 serie 20 (K1)
Getest : volgens DGRL 2014/68/EU, CE0045 Cat. III

Voordelen
– Het dubbel excentrische principe met sferisch dichtvlak aan het klepblad maakt nagenoeg
wrijvingsloos afsluiten bij maximale lekdichtheid en bij lage draaimomenten mogelijk, ook bij
hoge schakelfrequenties
– De nastelbare spindelafdichting is direct onder de topflens bereikbaar en zonder demontage
van de bediening nastelbaar
– De klemring van de behuizing beschermt de zittingsring optimaal tegen directe aanstroming
van het medium en voorkomt slijtage door erosie en abrasiviteit
– De zittingsring kan onderhoudsvriendelijk worden vervangen zonder speciaal gereedschap
– Directe opbouw van automatisering is mogelijk door de standaard montageflens volgens EN
ISO 5211

Opties
– TA Luft volgens VDI 2440
– Fire-Safe certificering volgens BS6755-2, ISO10479 en API607
– ATEX volgens richtlijn 2014/34/EU
– Lagervoorafdichting bescherming ten behoeve van de lagerbussen en axiaal lager
– Food Grade volgens EC 1935/2004 / EU10/2011 en FDA
– Uitvoering voor Cryogene toepassingen
– Uitvoering met verwarmingsmantel
– Bouwlengte volgens EN 558-1 serie 16 en 25 en API 609 tabel 1

Productinformatie
Vlinderklep serie HG
